• 型号:SZ30-4A2
  • 试样尺寸:直径300mm X 高度600mm
  • 最大轴向荷载:1500kN;传感器精度±0.5%F.S
  • 最大周围压力:4.0Mpa;传感器精度±0.25%F.S
  • 最大反压力:4.0Mpa;传感器精度±0.25%F.S
  • 孔隙压力:-0.1-4.0Mpa;传感器精度±0.25%F.S
  • 最大轴向行程:250mm
  • 轴向变形速率:0.015-30mm/min
  • 体变分辨率:6000毫升;传感器精度±0.25%F.S; 控制精度小于±0.8%F.S
  • 产品详情

产品概述

SZ30-4A2型粗粒土三轴剪切仪是执行中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准,且适用于轴向应力σ1不大于21.2MPa(最大轴向荷载1500kN),试样周围压力σ3不大于4.0Mpa的粗颗粒土抗剪强度及其变形特性试验的试验设备。

本设备具有一般三轴剪切试验功能即(UU;CU;CD试验)。

轴向应力应变采用数控计量油源自动控制。

软件系统能对轴向应力应变进行控制,对所有试验参数进行自动数据采集,以及试验参数数据处理显示和数据库管理。试验完成后由计算机进行数据处理,同时打印成果、绘制图形。本机自动采集的参数有:轴向载荷、轴向位移、周围压力、孔隙压力、反压力、试样体积变化量参数、固结沉降量。实时显示采集、存储。并能提取三个以上的不同围压的成果绘出膜尔应力圆。计算出摩擦角和粘聚力。还能提出有关模型参数。


主要技术参数

1、型号:SZ30-4A2

2、试样尺寸:  直径300mm X 高度600mm;

3、最大轴向荷载:  1500kN;传感器精度±0.5%F.S;

4、最大周围压力:  4.0Mpa;传感器精度±0.25%F.S;

5、最大反压力:    4.0Mpa;传感器精度±0.25%F.S;

6、孔隙压力:      -0.1-4.0Mpa;传感器精度±0.25%F.S;

7、最大轴向行程:   250mm;

8、轴向变形速率:   0.015-30mm/min

9、体变分辨率:    5ml

10、体变管容积: 6000毫升;传感器精度±0.25%F.S; 控制精度小于±0.8%F.S;

11、微机自动控制轴向应力应变采集和后期自动处理数据;

12、周围压力使用氮气稳压;

13、载荷架形式:四立柱。


采控软件主要界面

系统分试验数据采集控制系统和数据处理系统两部份。本机自动控制轴向应力应变,自动采集的参数有: 轴向力、轴向位移、周围压力、孔隙压力、反压力、 试样体积变化等参数。固结沉降量是由计算机测量。

操作系统平台为中文系统,下拉式菜单,仿Windows页面。试验过程中采集到的数据自动保存于Microsoft Access数据库中。在试验结束后,可以利用设备配套的“数据处理软件”进行处理,分析成果、绘制图形。

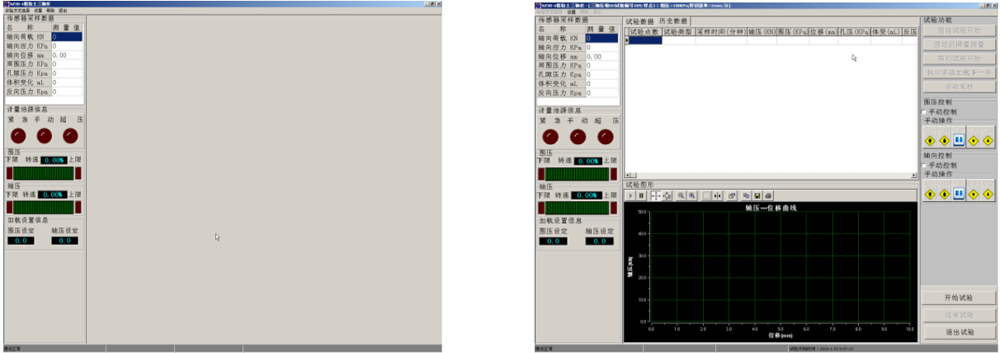

系统主要界面如下:
系统进入界面                                                                                            操控界面
