产品概述

SZ30-4B2型粗粒土三轴剪切仪是执行中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》或中华人民共和国发改委发布的DL/T5356-2006《水利水电工程粗粒土试验规程》中的各项标准，且适用于轴向应力σ1不大于28.3MPa(最大轴向荷载2000kN)，试样周围压力σ3不大于4.0Mpa的粗颗粒土抗剪强度及其变形特性试验的试验设备。

本设备具有一般三轴剪切试验功能即（UU;CU;CD试验）。轴向应力应变采用数控计量油源自动控制。

软件系统能对轴向应力应变进行控制，对所有试验参数进行自动数据采集，以及试验参数数据处理显示和数据库管理。试验完成后由计算机进行数据处理,同时打印成果、绘制图形。本机自动采集的参数有：轴向载荷、轴向位移、周围压力、孔隙压力、反压力、试样体积变化量参数、固结沉降量。实时显示采集、存储。并能提取三个以上的不同围压的成果绘出膜尔应力圆。计算出摩擦角和粘聚力。还能提出有关模型参数。使用氮气控制围压，试验过程全手动操作。

主要技术参数

1、型号：SZ30-4B2

2、试样尺寸：  直径300mm X 高度600mm；

3、最大轴向荷载：  2000kN；

4、最大周围压力：  4.0Mpa；稳压误差：1%；

5、最大反压力：    4.0Mpa；

6、孔隙压力：      -0.1-4.0Mpa；

7、最大轴向行程：250mm；

8、轴向变形速率：0.015-30mm/min

9、体变分辨率： 5ml

10、体变管容积： 6000毫升;

11、微机自动控制轴向应力应变，自动采集和后期自动处理数据,

12、周围压力使用氮气，稳压气压13Mpa；

13、载荷架形式：四立柱。

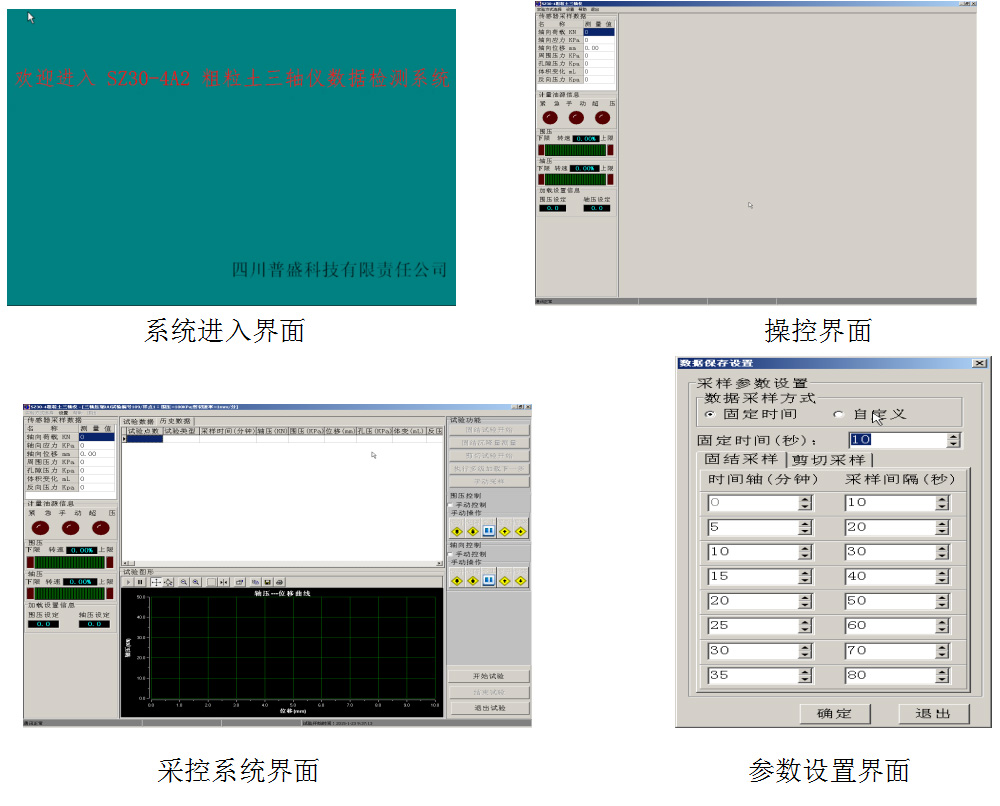

采控软件主要界面

系统分试验数据采集控制系统和数据处理系统两部份。本机自动控制轴向应力应变，自动采集的参数有： 轴向力、轴向位移、周围压力、孔隙压力、反压力、 试样体积变化等参数。固结沉降量是由计算机测量。

操作系统平台为中文系统,下拉式菜单，仿Windows页面。试验过程中采集到的数据自动保存于Microsoft Access数据库中。在试验结束后，可以利用设备配套的“数据处理软件”进行处理，分析成果、绘制图形。

系统主要界面如下：
