概述

YS30-32A3全自动固结仪，是根据中华人民共和国国家标准 GB/T 50123-2019《土工试验方法标准》粗颗粒土固结试验的规定，用于测定最大粒径为30毫米的粗颗粒土变形和压力的关系，变形与时间的关系、以便计算土的压缩系数、压缩指数、回弹指数、体积压缩系数、压缩模量、固结系数及固结压力的专用设备。

本设备轴向压缩为应力控制，采用压力流量数字伺服控制油源驱动轴向油缸伺服加载控制。

 系统用计算机全自动控制运行。试验参数预置，全自动控制显示和数据库管理，自动数据采集，试验完成后，按SL237-015-1999规程3.4.1-3.4.8计算和制图，进行数据制图处理,同时打印成果、绘制图形。

本设备还可实现快速固结试验和自定义固结试验，满足科研及工程实际需要。

主要技术参数：

1、试样尺寸:        直径300×高度300毫米

2、最大轴向荷载:    300kN   精度0.3%F.S

3、轴向位移：       0-50mm  精度0.1%F.S

4、轴向加载速度:   0.005-3毫米/分钟 无级调速

5、加载油缸行程：   150mm

6、控制方式：      全自动控制

7、使用电源:       AC220V 50HZ；

8、总功率:       ≤2kW。

测控软件：

测控系统分试验测控系统和数据处理系统两部份。

操作系统平台为中文系统,下拉式菜单，仿Windows页面。

试验过程中采集到的数据自动保存于Microsoft EXCL表格中。

对于标准粗粒土固结试验，在试验结束后，可以利用设备配套的“数据处理软件”进行处理，分析成果、绘制图形。

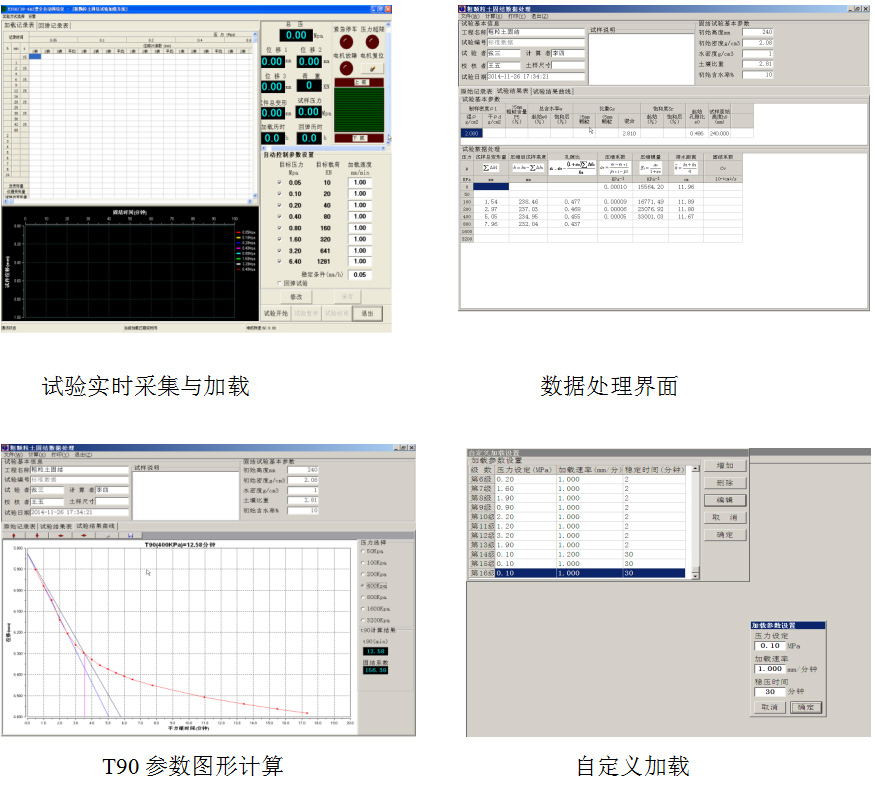

主要界面如下：
