概述

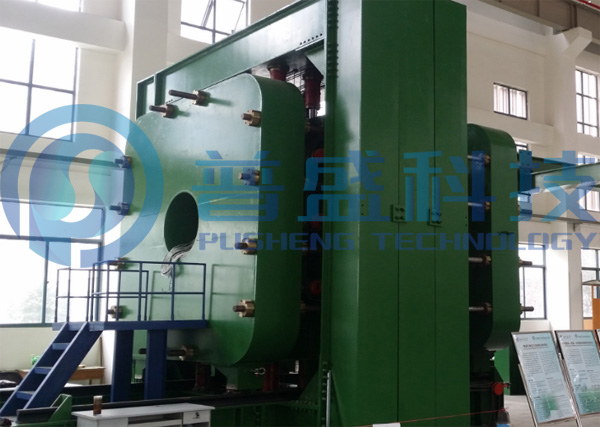

该试验系统是一个能实现应力场体三维效应的综合试验平台，主要由机械系统、液压稳压加载系统及控制系统三大部分构成。通过系统纵向加载长度范围的转化，实施隧道平面应变场、准三维应力场、三维应力场的转换，从而实现隧道开挖和支护的三维应力场模拟。运用该试验系统将为隧道开挖和支护的三维应力场模拟以及高地应力条件下深埋山岭铁路隧道、公路隧道、水工隧洞以及其他大型地下洞室的力学特性研究提供不可或缺的条件，为深埋或高地应力隧道的开挖及支护设计优化提供重要的科学依据。

主要功能：

三维地质力学动静态加载综合模拟试验，可施加自重应力场及构造应力场；

深埋或高地应力隧道开挖和支护三维力学特性模拟试验；

隧道纵向加载长度范围转化，可实现平面应变场、准三维应力场、三维应力场转换。

主要技术指标：

三维应力场试验箱体2.5m×2.5m×1.5m（长×高×宽）；

箱体纵向可实现0.5m、1.0m、1.5m三种宽度变换；

液压千斤顶单面施加荷载≥1MPa；

液压千斤顶1000kN以上（含）有9套，600kN以上（含）有36套；

压力显示精度为0.4级；

静态稳压精度为±0.5%F.S；

电控换向，液压输出路数为4路。
